鏈板輸送機是連續輸送機械的一種，如圖1所示。它的結構特點是鏈板總成3作為運輸物料的承載裝置，鏈條帶動鏈板移動時向前輸送物料。鏈條(一般用片式鏈)在輸送機兩端繞過驅動鏈輪和張緊鏈輪。張緊裝置1使輸送機在運行時有足夠的張緊力,保證牽引機構運轉平穩。傳動裝置5用來傳遞驅動裝置的轉動力矩，并傳遞或改變驅動裝置運動的速度與方向。驅動裝置6將驅動電機的動力傳遞到驅動鏈輪，從而帶動牽引構件工作。

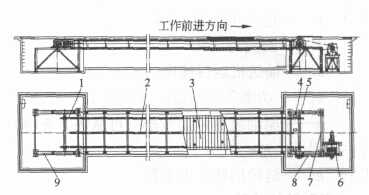

1-張緊裝置；2-中間支架；3-鏈板總成；4-鏈條潤滑裝置；5-傳動裝置；6-驅動裝置；
7-轉動裝置支架；8-滾子鏈；9-張緊裝置支架
圖1 鏈板輸送機
隨著國內汽車行業的飛速發展，鏈板輸送機在汽車領域的應用越來越廣泛，但其設計計算仍沿用舊方法。針對鏈板輸送機設計計算資料缺乏的現狀，本文進行了如下介紹，為鏈板輸送機的設計提供了理論依據。
目前汽車生產線上常用的鏈板式輸送機設計參數主要有：①輸送機長度L；②鏈條節距t；③鏈板寬度B；④工位節距T；⑤工位數n；⑥輸送速度v；⑦輸送功率P；⑧輸送物體質量m。鏈板式輸送機各種機械傳動效率概率值見表1。
表1 各種機械傳動效率概率值
類別 | 傳動形式 | 效率 |
圓柱齒輪傳動 | 加工齒的開式齒輪傳動(干油潤滑) | 0.94～0.96 |
帶傳動 | 三角皮帶傳動 | 0.96 |
鏈輪傳動 Share and follow:
|
